산업용 데이터 수집 시스템

WhaleShark IIoT 프로젝트에서 산업 설비를 위한 하드웨적 프로토콜은 RS485를 사용한다고 가정하고, 소프트웨어 프로토콜은 Modbus RTU를 사용합니다.
RS485통신을 위해서는 유선 방식과 무선 방식으로 나눌 수 있고 대규모 설비의 시계열 데이터를 안정적으로 수집 저장하기 위해 MQTT와 시계열 데이터 베이스(TSDB)를 사용합니다.
설비에서 송신할 데이터가 많거나 무선 망을 거치기 이전에 전처리가 필요한 경우 에지 장비를 설비 근처에 세팅합니다.

hf1

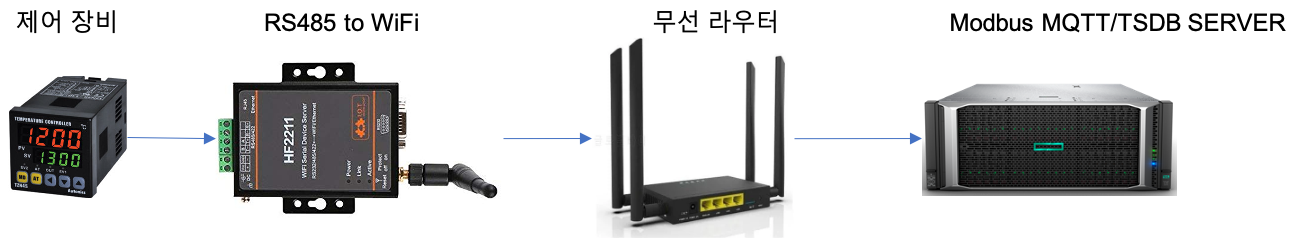

데이터의 송신만 사용할 경우 RS485를 통한 데이터를 무선 라우터를 거쳐 MQTT와 시계열 데이터 베이스(TSDB)를 이용하여 데이터를 저장합니다.

hf2
